齿轮，是汽车动力传输的“心脏”。而齿轮顶面到轴承顶面的段差，直接决定啮合精度、传动效率，乃至整车的NVH静谧性。段差超标，轻则异响，重则失效。

客户要求：齿轮100%全检，高度差重复精度＜0.005mm

传统检测，痛点扎心：

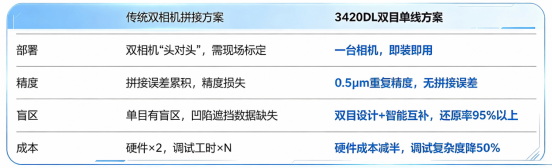

双相机对向拼接：安装标定复杂，存在拼接误差，精度受损

单目线激光存在盲区：齿面高反光、内凹死角，轮廓数据残缺

凹陷 / 遮挡区域：点云缺失，检测可靠性差，漏检风险高

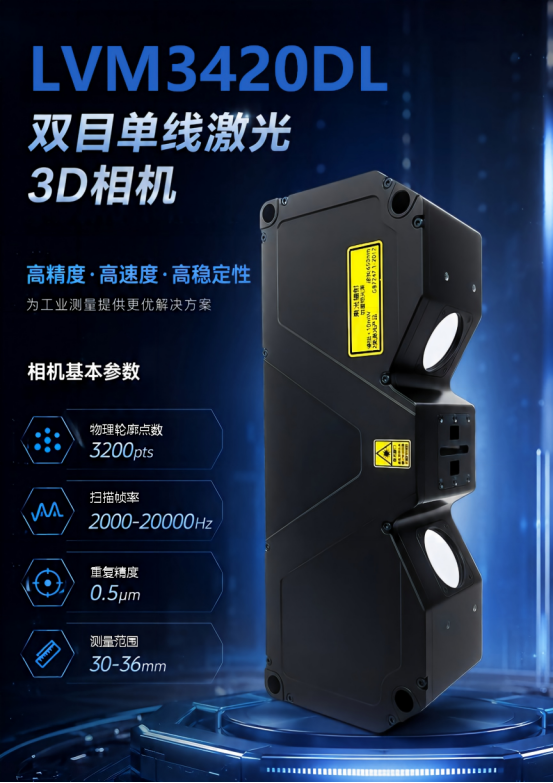

LVM3420DL双目单线3D激光相机，专为解决这类“测不了、测不准”的难题而生。

四大硬核实力，让难题变常规

① 一体化集成，摆脱拼接方案

双 Sensor 高度集成，摒弃双相机对向拼接，出厂完成标定，现场免调试，部署效率大幅提升。

② 微米级检测，性能参数过硬

重复精度 0.5μm，轮廓点数 3200pts，最高扫描帧率 20000Hz，适配汽车零部件微米级检测需求。

③ 智能轮廓提取，适配高反光复杂工件

内置智能激光线提取算法，可应对金属齿面高反光、复杂异形工况，点云提取准确率≥99%，轮廓数据稳定可靠。

④ 智能数据互补，破解遮挡盲区难题

齿轮凹陷、齿侧遮挡等传统检测痛点，搭载智能互补算法，遮挡区域点云还原率 95% 以上，实现无死角检测。

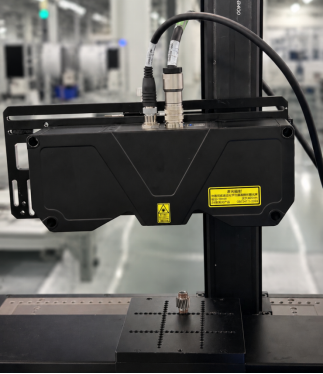

经典场景：齿轮全检，0.005mm段差要求

点云成像：图像的真实成像与质量判定

左图（3420DL双目）：齿轮顶面与轴承顶面点云完整，两侧边界清晰，段差过渡平滑，数据稳定；

右图（普通单目）：同一齿轮，但一侧齿面因遮挡或反光导致轮廓缺失，段差处数据断层，无法直接提取；

实战对比：数据不说谎，差距肉眼可见

10次重复测量，最大极差仅为 0.00301mm——不仅优于客户＜0.005mm的严苛指标，更用事实告诉产线：全检，可以又快又稳。

很多工件检测之所以难，不是因为精度要求高，而是因为材质混杂（金属+吸光塑料）、结构遮挡（深腔、凹陷）、产线不停机（高速动态）。

传统单目激光容易丢数据，拼接繁琐易错——而这些，正是LVM3420DL的主场。

不止齿轮，覆盖全行业

✅ 3C电子制造：手机中框台阶差、摄像头支架共面性、连接器PIN针高度
✅ 汽车精密零部件：齿轮顶面-轴承段差、连接器端子共面性、压铸件轮廓度
✅ 半导体封装：引线框架共面性、封装基板翘曲度、BGA焊球高度
✅ 新能源锂电：IGBT散热基板平面度、电池连接片高度、极片涂布均匀性
✅ 光通信：光模块底座平面度、LPO模块高度差、陶瓷插芯同心度

如果您正被“高反光+深遮挡+高速产线”三重难题困扰，
