内存条芯片高度、平面度与金手指平面度在线测量——LVM3725实测达客户≤3μm验收要求
来源:翌视科技
2026/09/18

内存条在线测量行业痛点

内存条不是一块“均匀表面”。它是一条表面上同时存在三种反射特性的混合体:

·PCB板面:深色阻焊层,吸光严重,弱反射

·芯片塑封体:反光率参差,表面微观起伏不规则

·金手指:硬金镀层,高反光,区域极窄,与间隙低反射交替出现

普通激光方案在这种表面上会遇到几个连锁反应:

金手指丢点:高反光过曝、间隙弱反射,轮廓断裂

芯片高度跳:塑封体与PCB反射差异大,边界不稳

平面度失真:点云质量差,提取失去意义

换料就调参:批次一变就得重调,产线等人

平面度测不准,从来不是算法问题,是点云问题。 点云不干净,后面全是空中楼阁。

客户要求:芯片高度、芯片平面度、金手指平面度,三项均 ≤3μm,且要在产线节拍下连续稳定输出。

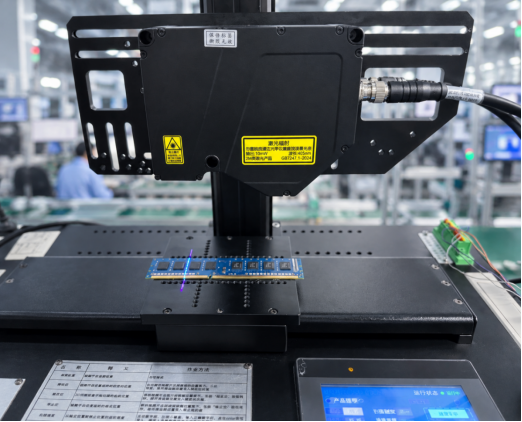

可落地实测成果

-芯片顶面与PCB边界过渡锐利,金手指边缘清晰,无断线与飞点。

- 芯片高度提取波动约 2.3μm

- 芯片顶面平面度评估约 2μm

- 金手指平面度评估约 2.8μm

三项全部达标,且不是“偶尔过一次”,是产线节拍下连续运行、无需频繁调参的稳定输出。



稳定测量的底层技术原理



01 高密度物理轮廓采集
6500pts 物理轮廓点数,对芯片边缘、金手指间隙等细节区域形成高密度覆盖,台阶与边界不丢点。

02 高帧率动态扫描
1650-10000Hz 扫描帧率,匹配产线运动速度,在高速通过时仍保证轮廓完整、无拖影断线。

03 光路与曝光优化
针对PCB深色阻焊、芯片塑封、金手指金属等混合反射表面优化成像链路,抑制过曝与弱反射丢点,让底层点云更干净、更完整。

04 微米级重复精度
0.3μm 重复精度,为芯片高度、芯片平面度、金手指平面度的稳定提取提供可靠底层数据。

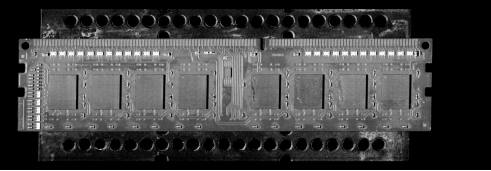

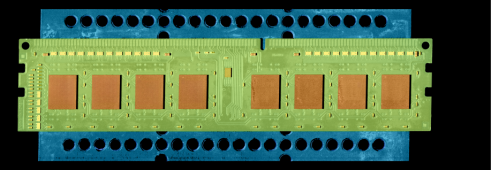

点云成像:真实成像与质量判定





基于实拍3D点云(上图:伪彩图/右图:亮度图)

芯片顶面与PCB边界过渡锐利,金手指边缘清晰,无断线与飞点。正是这种高质量的底层点云,让芯片高度、芯片平面度、金手指平面度的提取变得稳定可靠。

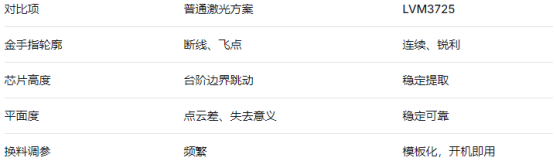

与同类方案工况的实测对比



不止内存条,这些场景同样适用

✅ 内存条芯片高度、芯片平面度、金手指平面度测量
✅ 表面纹理复杂、颜色差异大的材料
✅ 高速产线在线尺寸与平面度检测
✅ 需要微米级重复精度的工业测量



交付与服务,我们负责到底

选型,不只是选一台相机。

· 免费测样:寄样 → 48 小时内出点云与测量报告 → 达标再选型
· 开机即用:按材质提供参数模板,减少现场调参时间
· 集成陪跑:SDK、标定、算法参数、通信协议对接支持
· 售后保障:专属FAE技术团队支持;提供备机应急服务

我们的目标不是把相机卖给你,而是让你的检测工位稳定跑起来。

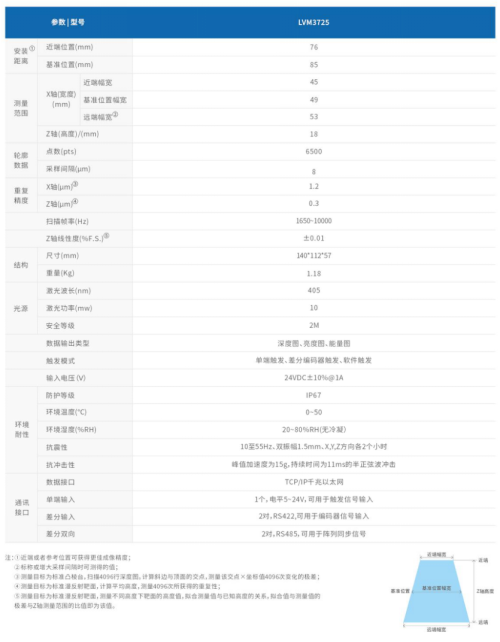

硬件技术规格参数





如果你的工件也存在"表面复杂、颜色差异大、高速产线微米检测"等难题:

① 联系我们 → ② 寄样免费测 → ③ 获取实测报告 → ④ 定制视觉检测方案

我们提供免费测样与定制方案,用你的料、你的工况来验证,而不是只看参数表。
