背景知识

3C芯片点胶制程中，胶高偏差直接决定密封性与装配良率。检测要求很明确——测量胶水顶面到左右两侧金属基板的高度差，动态重复精度需稳定在≤5μm。

140mm/s 的产线速度下，普通传感器要么漏测，要么被迫降速。半透明胶体像一道“光学迷雾”，激光穿透、反射杂乱，精度标的再高也无从发挥——这不是精度问题，是光学底层逻辑问题。

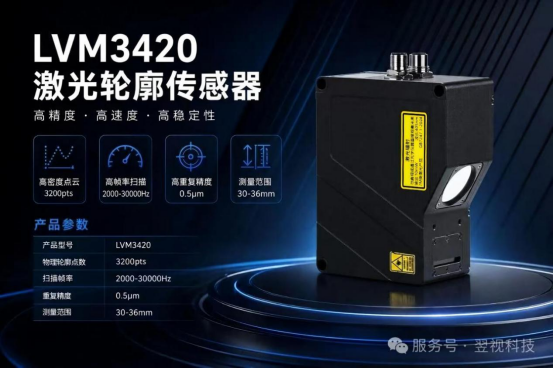

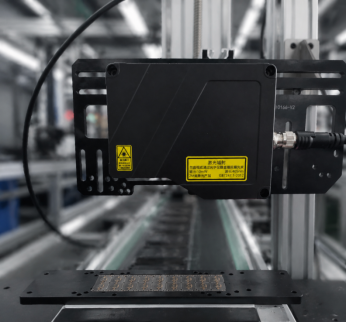

LVM3420，从光路开始重新回答这个问题

它不是对传统方案的修补，而是针对“弱反射+高速+微米级”场景，从感光芯片到算法链路进行的系统性重构。实测10次重复测量，高度差最大仅4μm，动态重复精度稳稳落在≤5μm的严苛要求之内——不靠堆参数，靠的是方案本身。





为什么“高精度”不等于测得了

半透明胶水致激光信号不稳，传感器数据漂移

140mm/s高速产线，帧率不足，漏测与降速矛盾

动态重复精度≤5μm，传统方案难达标



LVM3420不跟精度硬扛，它让激光信号本身变得可靠。

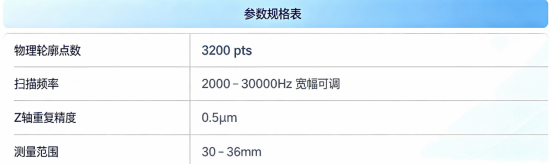

核心参数：为高速高精而生的硬指标





参数不只是数字，是每一帧点云都能用的底气。

点云成像：胶路的真实成像与质量判定

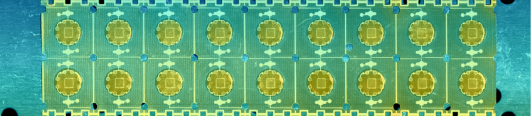

合格胶路：胶点呈饱满的半圆弧形，左右对称，胶顶圆润平滑，两侧金属边界清晰，胶高值稳定在≤5μm规格范围内



伪采图剖面清晰呈现：胶水顶面与左右两侧金属基板的边界——两者之间的高度差，就是我们要测的核心指标。

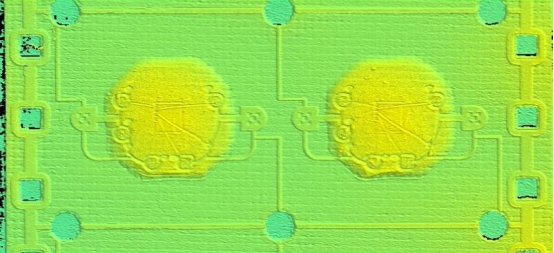

点云剖面图：胶顶与金属基板边界清晰可辨，高度差可直接提取

LVM3420能做什么？

很简单：把胶顶和金属基板的轮廓清晰还原出来，稳定计算半透明胶体高度差。 胶高达标就是合格，不达标就是NG。

实战对比：数据不说谎，差距肉眼可见

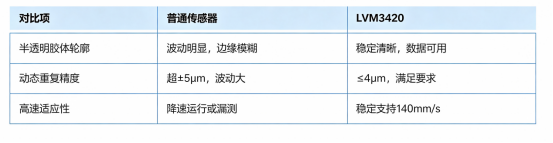

基于实拍3D点云对比，LVM3420在胶顶轮廓清晰度、金属基板边界稳定性、重复性上均显著优于普通方案——尤其在半透明胶水区域，普通传感器出现明显“断线”与“飞点”，高度偏差大，而LVM3420轮廓完整、边界锐利，高度差提取稳定可靠。



核心技术：两招解决半透明难题

定制化高灵敏度感光芯片——针对半透明材料回波微弱的特点专项调校，低反射信号仍被有效捕获

动态曝光决策算法——实时判断胶体表面透射/反射状态，逐点调整信号增益，避免“断线”或“飞点”

不止胶高，这些场景同样适用

LVM3420解决的，是“信号混杂、反射差异大、高速不停机”这一类共性难题：

✅ 光通信：光模块底座平面度、LPO模块高度差

✅ 3C精密制造：手机中框台阶差、摄像头支架共面性

✅ 半导体：引线框架共面性、封装基板翘曲度

✅ 新能源：IGBT散热基板平面度、电池连接片高度

如果您的工件也存在类似“半透明胶体”、“金属+吸光材料共存”、“高速产线微米检测”等难题，欢迎联系我们——我们提供免费测样服务，针对您的具体产品定制视觉检测方案，助您轻松把控品质门槛。
