半导体封装、光模块、3C精密制造——这些行业的共同点是什么？工件越来越小，公差越来越紧，反光越来越难搞。

指甲盖大小的芯片、镀金镀镍的高反光表面、微米级的公差要求。通用线激光相机扫上去，亮的爆白、暗的丢数据，点云飞得乱七八糟。传统检测手段要么精度不够，要么速度跟不上，要么面对高反光直接趴窝。

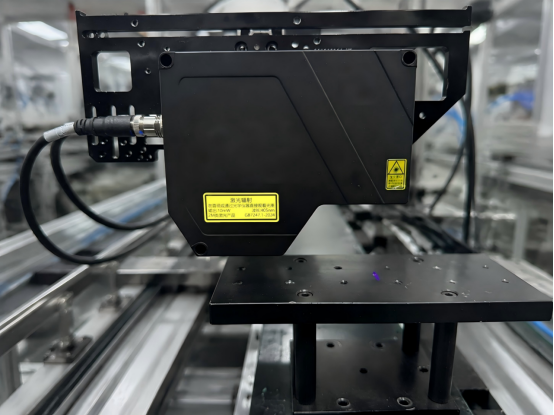

翌视科技全新推出LVM3402工业级超精密3D线激光相机，专为这类“小尺寸+高反光+微米级公差”的场景而生。

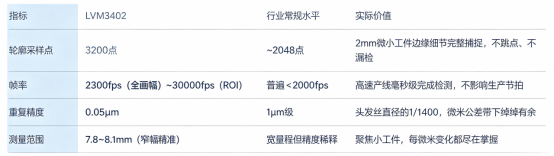

一组参数，看懂LVM3402的硬实力

不止是参数堆叠，更是底层能力的系统提升

LVM3402隶属于翌视科技2025年推出的LVM3000系列平台。这个系列不是简单的产品迭代，而是面向智能制造生态的“平台型产品”——光学方案与成像算法全链路自研，基于FPGA实时处理，算法在单帧扫描内完成，实现高速、高性能的测量。

硬件层面：折叠光路，小身材大作为

全新光路系统，针对小视野场景采用折叠光路结构，相机体积大幅缩减，安装灵活度显著提升。紧凑设备内部也能轻松嵌入，无需改造现有产线。单点采样间距更小、Z向分辨率更高，为0.05μm重复精度奠定物理基础。

算法层面：智能HDR融合，亮暗同框

自研多材质HDR融合算法，不是简单叠加多帧，而是智能识别不同材质反射特性，动态调整曝光策略——高光区有效压制，微弱信号增益放大。最终点云亮区不爆白、暗区不丢点，轮廓完整连续，无飞点、无断层。过去“不可能测”的工件变得轻松可控。

部署层面：统一尺寸，即插即用
LVM3402与LVM3000系列其他型号保持统一机械安装尺寸，无需重新设计夹具。配套专用接线盒，复杂线缆简化为标准接口，大幅降低部署时间与维护成本。

经典场景：半导体2mm芯片引脚，0.018mm虚焊“杀手”

痛点：来料检测“合格”，上贴片机后虚焊率飙升——实际引脚高出基材0.018mm，超差仅3μm，传统相机采样不足、反光炸裂，测不准。

解决方案（LVM3402）

·HDR多帧合成，金属/黑色材质同框无压力

·3200点+窄量程，边缘细节100%捕捉

·实测Z向重复性≤0.0005mm（客户要求0.0006mm），引脚有效数据100%，黑色基材连续无断点

·单件检测＜50ms，在线全检拦截不良，显著降低贴片后报废损失。

不止芯片引脚，这些场景同样适用

这套“高反光+低反光共存”场景下的稳定成像能力，决定了LVM3402不止适用于半导体封装检测：

✅ 光通信：光模块底座平面度、LPO模块高度差

✅ 3C精密制造：手机中框台阶差、摄像头支架共面性

✅ 半导体：引线框架共面性、封装基板翘曲度

✅ 新能源：IGBT散热基板平面度、电池连接片高度

如果你的工件也存在“金属反光件+黑色吸光件”共存、小尺寸、微米级公差的检测需求，欢迎联系我们，提供工件免费测样，定制专属视觉检测方案。
