织针，针织机械的核心零件，细长、异形、高反光——这三个词，在过去十几年里，让无数五金制造企业的质检环节成了“高压区”。

人工目检，2~3秒一件，漏检率超过5%。批量不良流出，客户投诉、退货、赔付，利润被一点点啃掉。

自动化，普通2D相机只能看平面，立体尺寸测不了；通用3D线激光一遇到高反光钢材，点云直接“炸开”，数据全是噪点，比人眼还不靠谱。

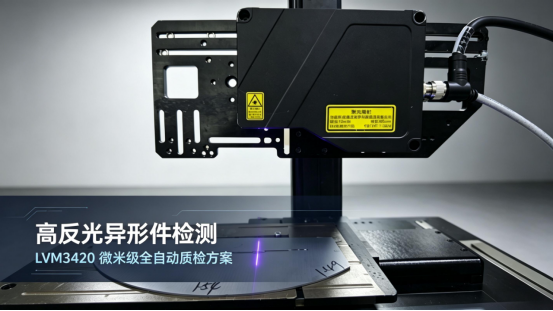

LVM3420——高反光精密件，一秒全尺寸，一台全覆盖

无惧反光·微米精度·一秒检测·单台替代多段——LVM3420从硬件底层如何解题，而非“打补丁”；量产线上，新旧方案的差距到底有多大。

一个“反光”问题，卡住行业十几年

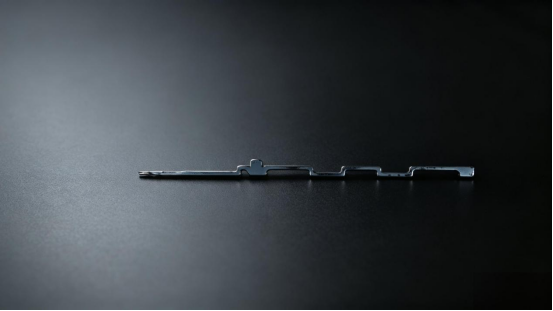

织针是典型的细长异形薄钢件——120mm长、6.2mm宽，表面像镜子一样反光，带有微型台阶、针尖、舌片缝隙等复杂三维特征。

这样的工件，检测难点有三层：



痛点	具体表现	后果
反光过曝	高镜面钢材，普通激光相机一照就是一片白，点云数据大面积缺失	尺寸数据不可信，误判率居高不下
高度测不了	2D视觉只有平面XY信息，Z向厚度、平面度完全空白	精密尺寸管控标准无法落地，只能做外观粗筛
人工效率见底	2~3秒/件，漏检率>5%，速度跟不上冲压产线	批量不良流出，客诉赔付侵蚀利润



织针需同步检测台阶落差、针尖平面、舌片间隙等多项立体尺寸指标，传统检测方案需配置多台2D视觉设备分段作业，不仅设备采购投入高、产线排布繁杂，长期运维成本居高不下，且整体测量精度仍无法满足精密管控要求。

行业缺的从来不是“有设备”，而是一台能在高反光材质上稳定成像、一秒钟扫完全长、一台搞定全尺寸的3D检测设备。



从光学底层，重新定义“高反光怎么测”

市面通用线激光相机普遍采用标准化设计思路，以统一光学结构适配各类检测工况。应用于高反光钢质工件检测时，易出现成像高光过曝问题，仅能通过降低扫描帧率等方式被动弥补，本质为折中妥协的补救式设计。

LVM3420 在研发阶段即针对高反光精密金属工件检测场景专项开发，四大核心硬件参数均围绕量产实际检测需求定向优化。每一项都不是“软补丁”，而是硬核性能的顶层设计。

① 定制高光抑制光路——让镜面不再“晃眼”

·产品功能：专门针对高反光钢材优化光路设计，采用多级偏振滤光与入射角自适应控制，从物理层面自动压制镜面过曝区域，同时保留针尖、台阶边缘等微小特征的散射信号。

·实测竞争力：连续量产工况下，深度图无大面积噪点、轮廓无残缺。有效点云占比达98.7%（第三方计量院实测），而通用线激光在相同反光工件上有效数据仅62%。

·差异价值：无需降帧、减功率——不牺牲速度，不牺牲信噪比，真正“无损抑制”。



② Z轴重复精度0.5μm——比客户0.01mm的要求严了20倍

·硬核数据：10次重复采样的极差（最大最小值之差）仅0.00373mm——远优于客户0.01mm的硬性管控门槛。平面度重复性极差更是低至0.00140mm。

·性能冗余：LVM3420的精度余量足够覆盖产线温度波动、振动、工件批次差异等所有干扰因素，保证长期稳定测量。

·竞品对比：通用高端线激光实验室精度宣称1~3μm，但量产环境下受反光影响，实际重复性波动常超0.01mm，无法满足精密管控。

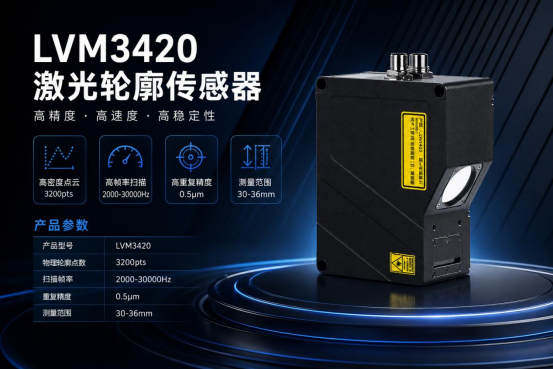

③ 36mm幅宽 × 3200点/帧——120mm织针一次扫完，无分段

·产品规格：有效幅宽36mm，单帧3200个真实轮廓点（非插值）。

·核心优势：覆盖织针全长（120mm），无需分段拼接，杜绝拼接误差累积。3200点/帧确保针尖、微型台阶、舌片缝隙（宽度仅0.15mm）采样充足，不会因采样稀疏把关键尺寸漏掉。

·行业对比：主流竞品在30mm幅宽下通常仅2048点，采样密度低56%，微小特征极易丢失。



④ 2000~30000Hz宽幅可调帧率——高速产线不用降速

·性能参数：帧率无级可调，最大扫描速度167mm/s。

·应用效果：单件扫描≤1秒，对比人工2~3秒/件，效率翻倍以上；对比固定帧率竞品（高精度下被迫降至几百Hz），速度提升5~8倍。

·灵活适配：一套设备自适应冲压产线的高低速节拍，产线不停机、不降速，原有产能完整释放。



三、实战对比：数据不说谎，差距肉眼可见

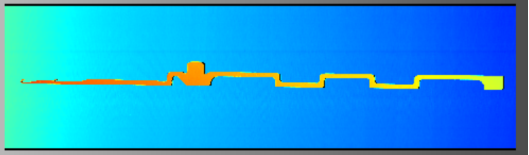

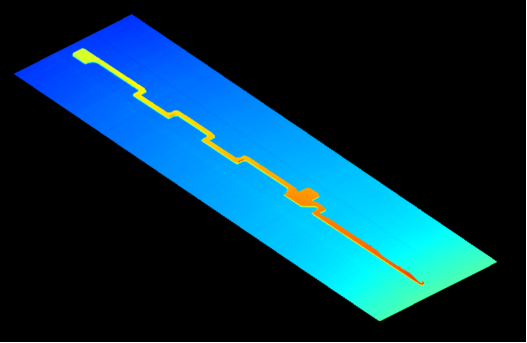

上图为深度图（灰度反映高度信息），下图为3D点云重建效果——针尖、台阶、舌片缝隙清晰可辨，无过曝、无空洞、无噪点。

测试项	平面度	厚度1~10（极差值）
10次采样最大-最小差值	0.00140mm	最大仅0.00373mm

重复性实测：连续10次采样，极差仅0.00373mm，远优于行业标准。

新旧方案全面对比：每一项都是量级差距







不是“方案”，而是“答案”

长久以来，高反光精密金属件的自动化检测，始终存在一个“不可能三角”：

要精度，就得牺牲速度；要速度，就扛不住反光；要全尺寸，就得堆设备堆成本。

长久以来，高反光精密金属件的自动化检测，始终存在一个“不可能三角”：要精度，就得牺牲速度；要速度，就扛不住反光；要全尺寸，就得堆设备堆成本。

LVM3420没有在这个三角里做妥协式折中——而是通过定制光学、高密度采样、宽幅可调帧率的硬件底层升级，把“三角”变成了“一体”：

√精度：0.5μm重复精度，冗余量给足

√速度：≤1秒/件，产线不降速

√成本：单台替代多段，综合成本降60%

自动化质检的核心价值，从来不是“替代人工”这四个字。而是用稳定、统一、可量化的数据，把品质管控从“靠人看”变成“靠数据管”。

适用场景与延伸

这套方案已在织针量产产线跑通验证，但其底层能力——高反光抑制 + 微米级精度 + 高速大视野扫描——同样适用于：

3C电子结构件（摄像头支架、中框、散热片）；精密五金冲压件（连接器、端子、弹片）；半导体引线框架；其他高反光异形薄钢件。如果您也在为高反光精密金属件的3D尺寸检测头疼，欢迎留言或私信沟通：我们将根据您的具体工况，定制专属视觉测量方案。
